CAD & Teilefertigung
Von der Parametrik zum realen Bauteil: Konstruktion in Autodesk Inventor und generative Fertigung im 3D-Drucker des HSNR Makerspace.
Konstruktive Wettbewerbsvorbereitung
Damit der WING-Racer im actiongeladenen Pentagramm-Wettkampf perfekt performt, werden im Autodesk Inventor gezielte konstruktive Modifikationen gegenüber dem Standard-Bausatz entwickelt und im 3D-Druck gefertigt:
O-Ring Vollgummireifen
Drift-Garantie & Kosteneffizienz
Anstelle teurer Profilgummi-Reifen werden die selbst konstruierten Felgen an der Lauffläche mit jeweils zwei umlaufenden Nuten versehen. In diese setzen wir aus Kostengründen pro Rad zwei einfache O-Ringe als Vollgummireifen ein.
Bumper & Ball-Schieber
Maximale Ballkontrolle & Kollisionsschutz
Um die 150 Schaumstoffbälle im Wettkampf zielsicher vor sich herzutreiben und in das eigene Ecktore zu befördern, konstruieren wir an der Fahrzeugfront einen breiten Schieber auf einer robusten Bumper-Halterung.

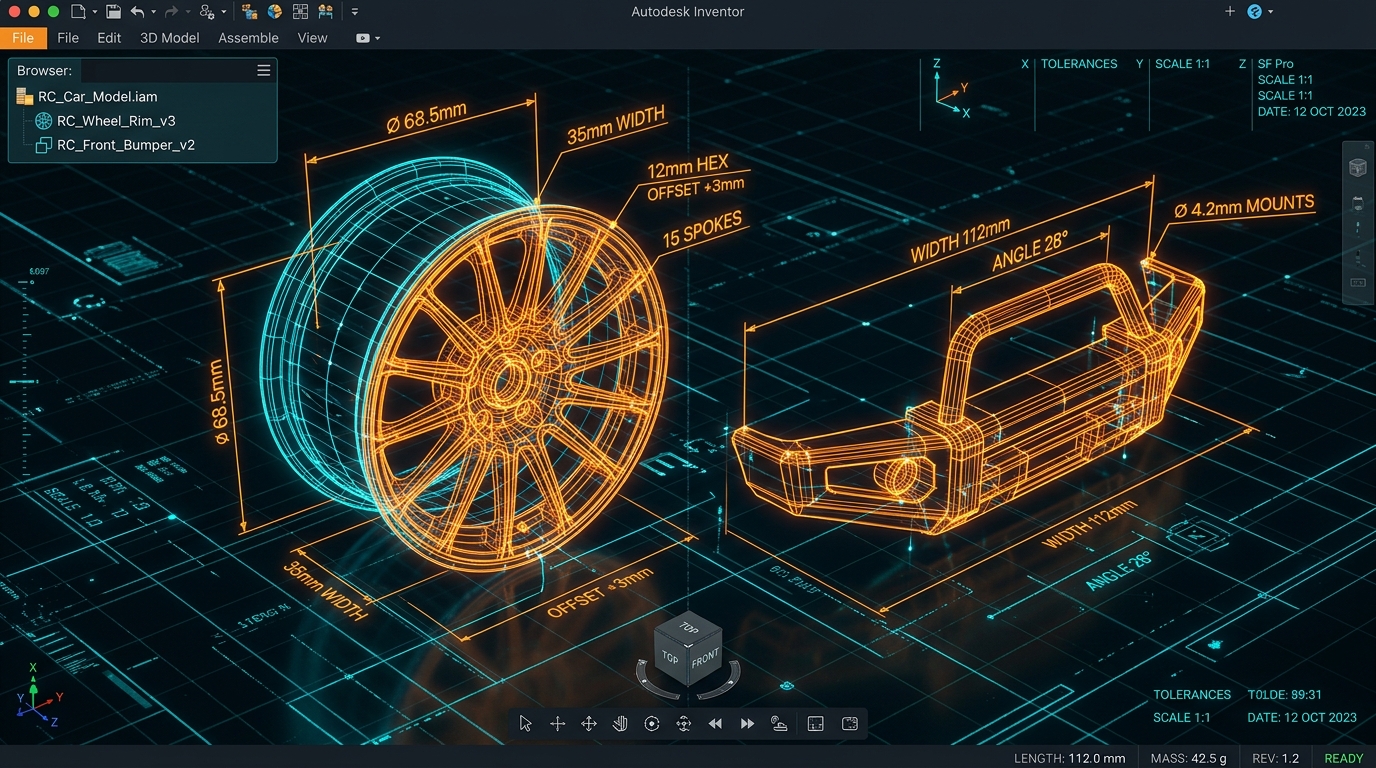

Parametrischer CAD-Workflow
Im Autodesk Inventor bauen Sie die Teile parametrisch aus Skizzen aufgebaut, versehen sie mit exakten Bemaßungen und exportieren sie abschließend als STL-Netz für den 3D-Drucker im Makerspace.
- 2D-Skizzen & Abhängigkeiten: Exakte Nuten für die 2 O-Ringe pro Felge.
- Polare Musterung: Symmetrische Anordnung der Speichen für hohe Stabilität.
- STL-Mesh-Export: Generierung der Druckdateien für den Slicer.
3D-CAD Live-Viewer: HSNR Bauteile
Drehen, zoomen und analysieren Sie die originalen CAD-Modelle des WING-Racers direkt im Browser (Orbit-Steuerung per Maus oder Touch).
Offizielle Video-Tutorials der Hochschule
Schauen Sie sich die originalen Screencasts Schritt für Schritt an, um Ihre Bauteile im Inventor fehlerfrei aufzubauen.
Video 1: Projekt & Bauteilerstellung
Einrichtung eines neuen Einzelbenutzerprojekts in Autodesk Inventor (.ipj) und Erstellen der ersten Standardbauteildatei (.ipt).
Video 2: 2D-Skizzen & Extrusion
Zeichnen von Rechtecken, Vergabe von Maßen (20x10 mm), Ausrichten am Koordinatenursprung und Nutzung der Symmetrie-Abhängigkeit.
Video 3: Konstruktion Vorderrad
Vollständiger Aufbau des Tamiya DT-03 Vorderrads: 3 Grundkreise (18, 71, 80 mm), 8 Speichen via Polarmuster und O-Ring Nuten.
Video 4: STL Export für 3D-Druck
Wechsel in die 3D-Druck-Umgebung von Inventor und Konfiguration des STL-Exports für die Herstellung im Makerspace.
3D-Druck im Makerspace der HSNR
Vor der Nutzung der Geräte ist zwingend die offizielle Sicherheitseinweisung im Makerspace zu absolvieren. Erst danach wird die Berechtigung zur Nutzung der 3D-Drucker freigeschaltet.
Das fertig konstruierte Vorderrad (sowie ggfs. weitere Custom-Teile) in Autodesk Inventor über Datei ➔ Exportieren ➔ CAD-Format (.stl) ausgeben. Das Slicing und die Parameter-Konfiguration erfolgen in der Slicer-Software „Bambu Studio“.
Die reale Fertigung der Felgen und Sonderteile erfolgt auf den hochmodernen BambuLab 3D-Druckern im Makerspace. Die Bauteile werden dort präzise Schicht für Schicht aufgebaut.
