Kapitel 04
Fahrzeug-Montage
Präzisionsmontage im Makerspace: Schrittweises Zusammenfügen des Tamiya DT-03 Chassis unter ingenieursmäßigen Standards.
Antriebsstrang

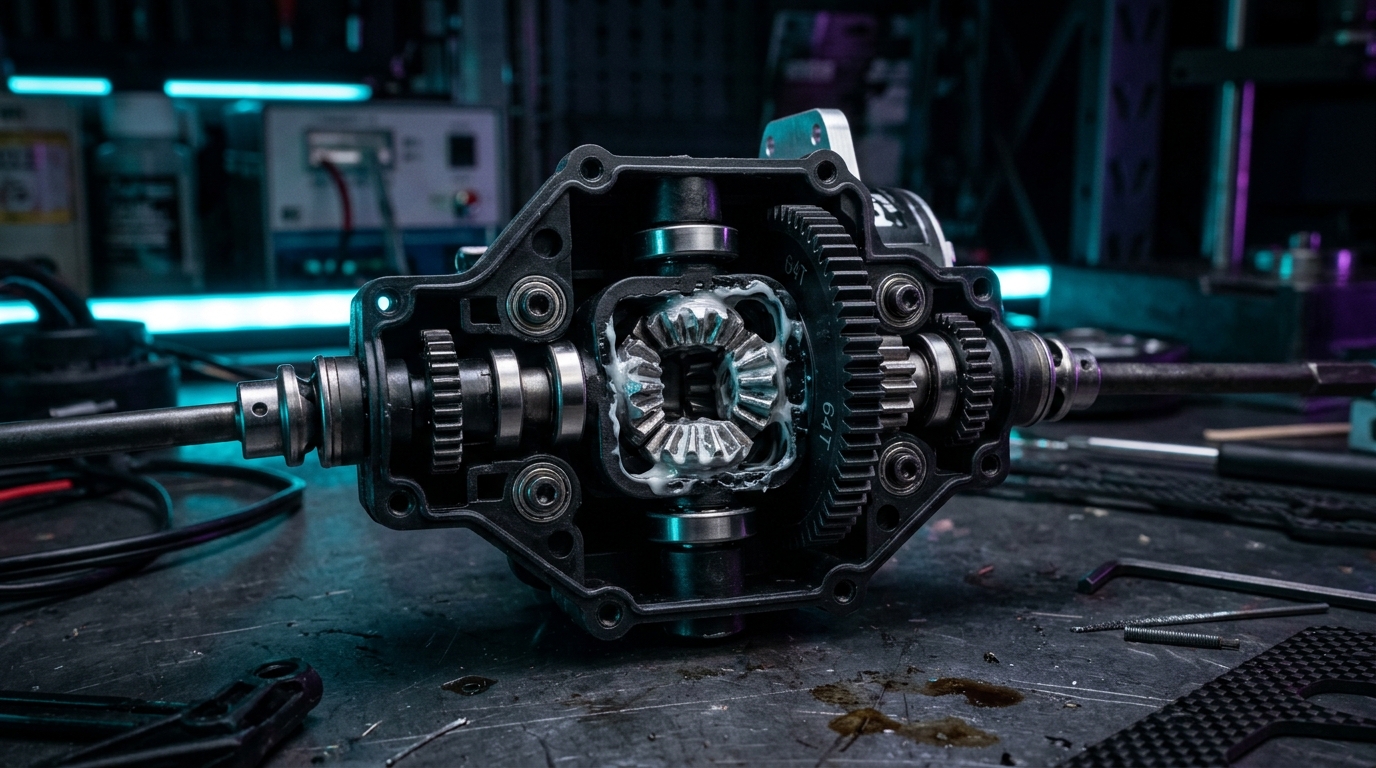

ANTRIEBSSTRANG & DIFFERENTIAL: Das Tamiya Getriebe
⚙️ Die Aufgabe des Differentials:
Das Differentialgetriebe ist ein geniales mechanisches Ausgleichsgetriebe auf der Hinterachse. Bei Kurvenfahrten legt das kurvenäußere Rad einen längeren Weg zurück als das kurveninnere Rad und muss somit schneller drehen. Ohne Differential würden die Räder auf dem Asphalt radieren, das Fahrzeug würde stark verspannen und massiv an Grip verlieren. Die Ausgleichs-Kegelräder im Inneren ermöglichen genau diese Drehzahldifferenz bei gleichzeitiger Kraftübertragung!
🔄 Das Rädergetriebe (Untersetzung):
Der Elektromotor (Tamiya Torque-Tuned) rotiert mit enormen Drehzahlen von ca. 14.000 UpM, liefert aber direkt an der Motorwelle zu wenig Drehmoment zum Anfahren. Das mehrstufige Stirnradgetriebe reduziert die Drehzahl im Verhältnis von ca. 9:1 und wandelt sie in ein kraftvolles Antriebs-Drehmoment für maximale Beschleunigung aus dem Stand um.
Das Differentialgetriebe ist ein geniales mechanisches Ausgleichsgetriebe auf der Hinterachse. Bei Kurvenfahrten legt das kurvenäußere Rad einen längeren Weg zurück als das kurveninnere Rad und muss somit schneller drehen. Ohne Differential würden die Räder auf dem Asphalt radieren, das Fahrzeug würde stark verspannen und massiv an Grip verlieren. Die Ausgleichs-Kegelräder im Inneren ermöglichen genau diese Drehzahldifferenz bei gleichzeitiger Kraftübertragung!
🔄 Das Rädergetriebe (Untersetzung):
Der Elektromotor (Tamiya Torque-Tuned) rotiert mit enormen Drehzahlen von ca. 14.000 UpM, liefert aber direkt an der Motorwelle zu wenig Drehmoment zum Anfahren. Das mehrstufige Stirnradgetriebe reduziert die Drehzahl im Verhältnis von ca. 9:1 und wandelt sie in ein kraftvolles Antriebs-Drehmoment für maximale Beschleunigung aus dem Stand um.
Labor-Simulation
🎮 Differential- & Getriebe-Simulator
0° (Gerade)
🏎️ Hinterrad LINKS: 100 UpM
⚙️ Status: 0 UpM Ausgleich
🏎️ Hinterrad RECHTS: 100 UpM
💡 WING-Ingenieurstipp (Lagerung): Ersetzen Sie bereits beim ersten Montageschritt die serienmäßigen Plastik-Gleitlager des Bausatzes durch hochpräzise Stahl-Kugellager! Dies verringert die Reibungsverluste im Getriebe um bis zu 40% und erhöht die Akkulaufzeit spürbar.
Antriebs-Montage

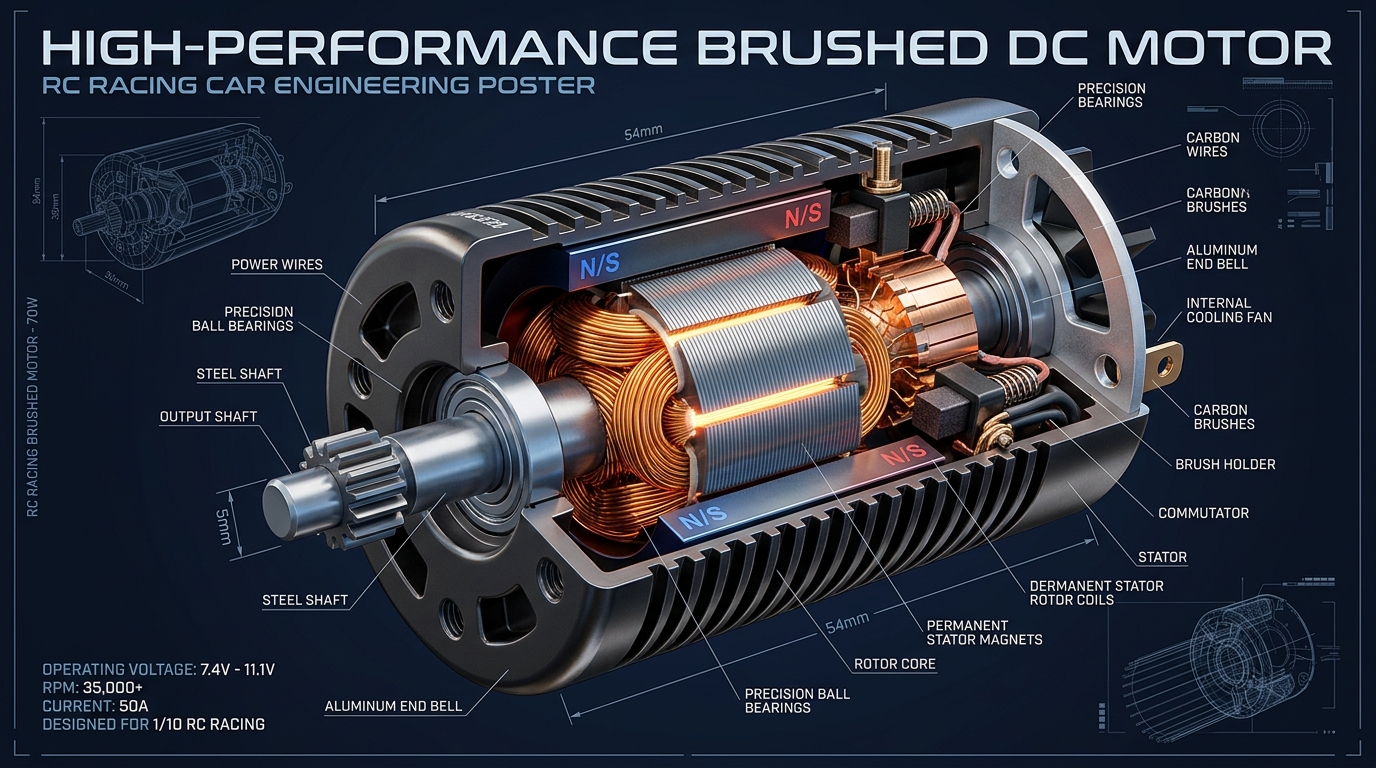

ANTRIEBS-MONTAGE: Motor & Motorritzel (Wellen-Nabe-Verbindung)
🔩 Kraftschluss durch Madenschraube:
Die Drehmomentübertragung zwischen der schnell rotierenden Motorwelle und dem aufgesteckten Motorritzel ist eine klassische Wellen-Nabe-Verbindung. Da hohe dynamische Kräfte auftreten, besitzt die Stahlwelle des Motors eine präzise eingefräste Abflachung (D-Profil). Eine Gewinde-Madenschraube (Gewindestift DIN 913) wird vertikal durch die Nabe des Ritzels exakt auf diese ebene Fläche geschraubt.
⚠️ Das richtige Anzugsmoment ($M_A$):
Die Wahl des korrekten Anzugsmoments ist für die Zuverlässigkeit des WING-Racers entscheidend:
Die Drehmomentübertragung zwischen der schnell rotierenden Motorwelle und dem aufgesteckten Motorritzel ist eine klassische Wellen-Nabe-Verbindung. Da hohe dynamische Kräfte auftreten, besitzt die Stahlwelle des Motors eine präzise eingefräste Abflachung (D-Profil). Eine Gewinde-Madenschraube (Gewindestift DIN 913) wird vertikal durch die Nabe des Ritzels exakt auf diese ebene Fläche geschraubt.
⚠️ Das richtige Anzugsmoment ($M_A$):
Die Wahl des korrekten Anzugsmoments ist für die Zuverlässigkeit des WING-Racers entscheidend:
- Zu wenig (< 1.5 Nm): Reibschluss reicht nicht aus. Bei Belastung rutscht die Motorwelle im Ritzel durch – Antriebsverlust und starker Verschleiß der Wellenabflachung!
- Optimal (1.5 – 3.5 Nm): Perfekter Kraft- und Formschluss. Die Schraube sitzt fest auf der Abflachung ohne das Gewinde zu überlasten.
- Zu viel (> 3.5 Nm): Überdrehen! Das Innengewinde im weicheren Messing-/Stahlritzel reißt aus oder der Innensechskant der Madenschraube dreht rund. Das Ritzel lockert sich dauerhaft!
Labor-Simulation
🔧 Madenschrauben Drehmoment-Simulator
🔧 Schraubensitz: Optimal geklemmt
⚡ Kraftübertragung: 100% Kraftschluss
🛡️ Gewinde-Zustand: Intakt (Keine Schäden)
💡 Montage-Tipp (Schraubensicherung): Nutzen Sie einen Drehmoment-Schraubendreher und geben Sie unbedingt einen kleinen Tropfen mittelfeste Schraubensicherung (z.B. Loctite Blau) auf das Gewinde der Madenschraube, um Vibrationen im Rennbetrieb zu widerstehen!
Fahrwerk & Geometrie

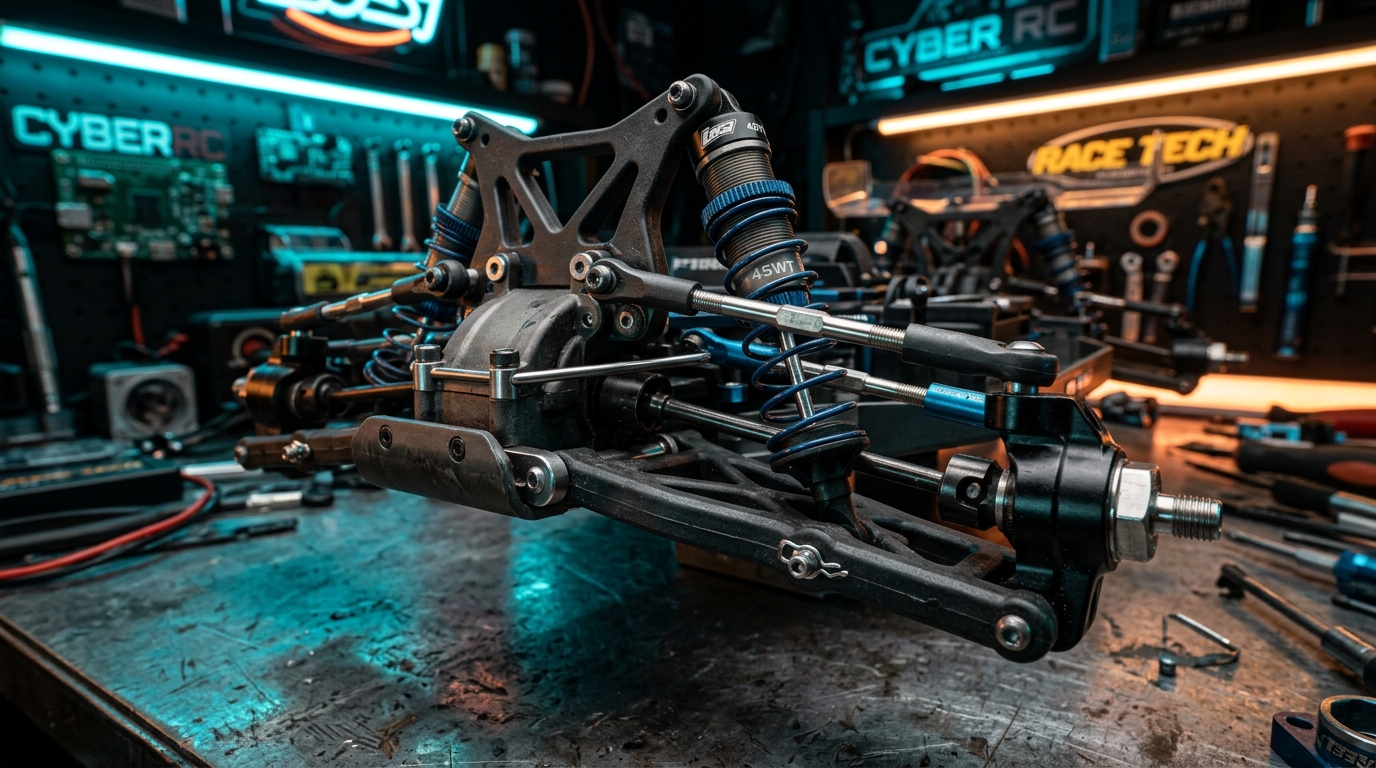

FAHRWERK & GEOMETRIE: Die Einzelradaufhängung
🏎️ Kinematik & Fahrwerksgeometrie:
Die Doppelquerlenker-Aufhängung (Double Wishbone Suspension) ist das Bindeglied zwischen dem starren Chassis und den rotierenden Rädern. Über einen oberen und einen unteren Querlenker wird der Radträger vertikal geführt. Diese geometrische Anordnung sorgt dafür, dass die Reifenflanke beim Einfedern (z.B. bei Bodenwellen oder harten Landungen) stets optimal senkrecht auf dem Fahrbahnbelag stehen bleibt.
⚙️ Dynamische Kraftübertragung:
Während die Querlenker sämtliche Seitenführungs- und Bremskräfte aufnehmen, überträgt die frei schwingende Antriebswelle (CVD-Knochen) das Drehmoment vom Differential permanent und verlustfrei an die Radnabe – und bewegt sich bei jedem Federstoß dynamisch in ihren Kugelköpfen mit!
Die Doppelquerlenker-Aufhängung (Double Wishbone Suspension) ist das Bindeglied zwischen dem starren Chassis und den rotierenden Rädern. Über einen oberen und einen unteren Querlenker wird der Radträger vertikal geführt. Diese geometrische Anordnung sorgt dafür, dass die Reifenflanke beim Einfedern (z.B. bei Bodenwellen oder harten Landungen) stets optimal senkrecht auf dem Fahrbahnbelag stehen bleibt.
⚙️ Dynamische Kraftübertragung:
Während die Querlenker sämtliche Seitenführungs- und Bremskräfte aufnehmen, überträgt die frei schwingende Antriebswelle (CVD-Knochen) das Drehmoment vom Differential permanent und verlustfrei an die Radnabe – und bewegt sich bei jedem Federstoß dynamisch in ihren Kugelköpfen mit!
Labor-Simulation
🏎️ Doppelquerlenker Federungs-Test
↕️ Federweg L: 0 mm
🛣️ Balance: Ausgeglichen (100% Grip)
↕️ Federweg R: 0 mm
💡 Montage-Tipp (Leichtgängigkeit): Entfernen Sie sämtliche Gussgrate an den Kunststoff-Querlenkern mit einem Skalpell oder feinem Schleifpapier absolut plan. Die Aufhängung muss unter Eigengewicht leichtgängig nach unten fallen, ohne zu klemmen!
Fahrwerk & Geometrie
FAHRWERK & GEOMETRIE: Sturz bei der Einzelradaufhängung
📐 Was ist der Sturz (Camber)?
Der Sturz bezeichnet die Neigung der Radmittelebene gegenüber der Senkrechten zur Fahrbahn. Beim WING-Racer lässt sich der Sturz über die oberen Gewindespurstangen präzise einstellen.
✅ Negativer Sturz (-1.5° bis -2.5°):
Die Räder neigen sich an der Oberkante nach innen zum Chassis. Wenn sich das Fahrzeug bei dynamischer Kurvenfahrt durch die Fliehkraft nach außen neigt (Wankwinkel), presst sich der kurvenäußere, stark belastete Reifen plan auf den Boden. Das Resultat: Maximale Reifenauflagefläche und optimale Seitenführungskräfte!
❌ Positiver Sturz (+1° und mehr):
Die Räder stehen oben nach außen ab. In Kurven kippt der Reifen auf die Außenflanke, verliert einen Großteil der Auflagefläche und verliert den Grip.
Der Sturz bezeichnet die Neigung der Radmittelebene gegenüber der Senkrechten zur Fahrbahn. Beim WING-Racer lässt sich der Sturz über die oberen Gewindespurstangen präzise einstellen.
✅ Negativer Sturz (-1.5° bis -2.5°):
Die Räder neigen sich an der Oberkante nach innen zum Chassis. Wenn sich das Fahrzeug bei dynamischer Kurvenfahrt durch die Fliehkraft nach außen neigt (Wankwinkel), presst sich der kurvenäußere, stark belastete Reifen plan auf den Boden. Das Resultat: Maximale Reifenauflagefläche und optimale Seitenführungskräfte!
❌ Positiver Sturz (+1° und mehr):
Die Räder stehen oben nach außen ab. In Kurven kippt der Reifen auf die Außenflanke, verliert einen Großteil der Auflagefläche und verliert den Grip.
Labor-Simulation
🏎️ Sturz- & Kurvengrip-Simulator
⌖ 0° Neutral
-5°
▲ 0° Mitte
+5°
⌖ 0 Neutral
◄ Links
▲ 0 Mitte
Rechts ►
⌖ 0° Neutral
-5°
▲ 0° Mitte
+5°
📐 Sturz LINKS: -2.0°
🛞 Kurven-Grip: 100% Optimal (Auflage plan)
📐 Sturz RECHTS: -2.0°
💡 Montage-Tipp (Sturz-Einstellung): Beim Tamiya DT-03 Bausatz wird der Sturz über die oberen Gewindestangen (Spurstangen) der Radaufhängung justiert. Drehen Sie die Spurstangen links und rechts exakt gleich weit ein, um einen harmonischen negativen Sturz von ca. -1,5° bis -2° zu erreichen!
Dämpfungssystem

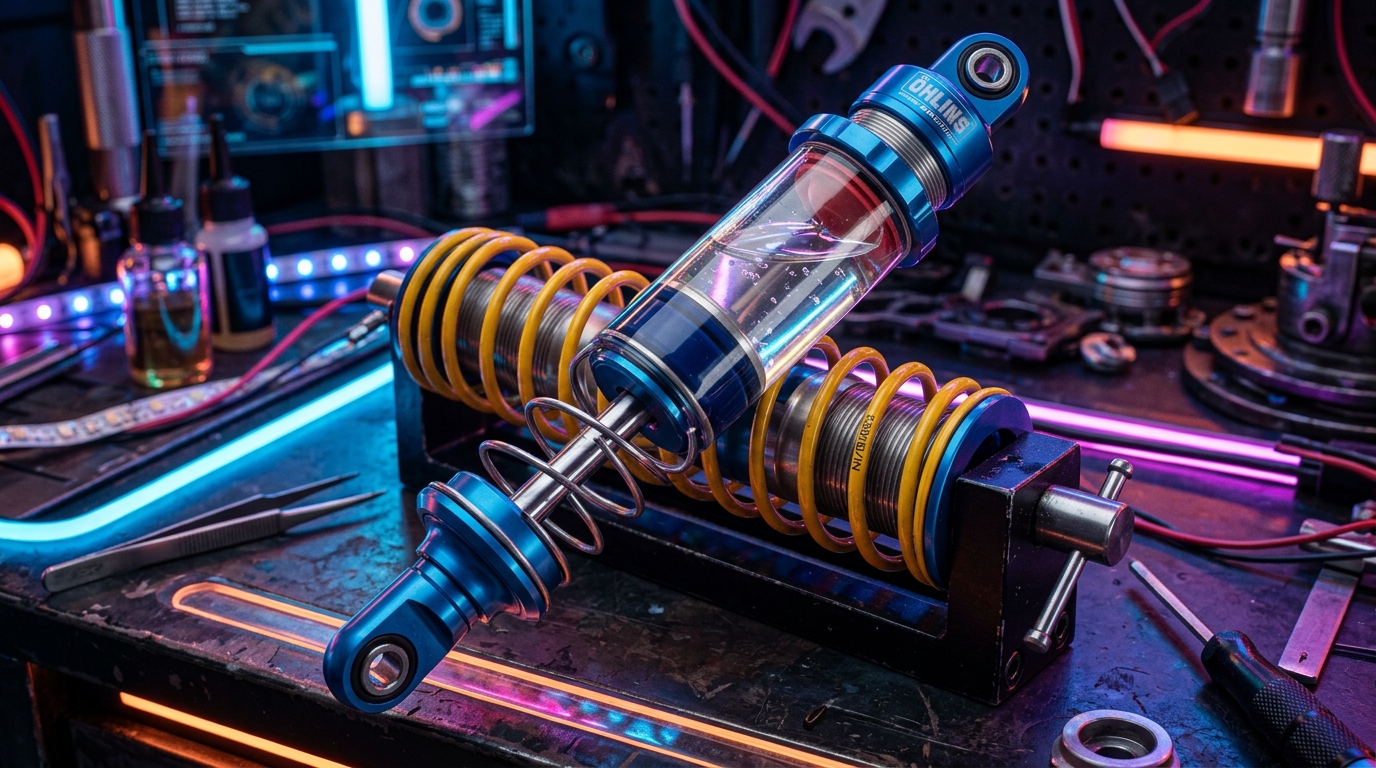

DÄMPFUNGS-SYSTEM: Die CVA Öldruckstoßdämpfer
💧 Hydraulische Dämpfung vs. Reine Feder:
Ein Stoßdämpfer besteht aus einer mechanischen Stahlfeder und einem geschlossenen Ölzylinder. Die Schraubenfeder fängt die Stoßenergie beim Überfahren von Hindernissen auf. Ohne hydraulische Dämpfung würde das Fahrzeug die gespeicherte Energie jedoch sofort wieder abgeben und unkontrolliert über die Piste hüpfen (Nachschwingen).
🔬 Das Arbeitsprinzip:
Die Kolbenstange im Inneren des Zylinders besitzt feine Bohrungen. Beim Einfedern wird das hochreine Silikonöl unter hohem Druck durch diese verengten Kanäle gepresst. Der dabei entstehende Strömungswiderstand wandelt die kinetische Schwingungsenergie in Wärme um und beruhigt das Fahrwerk im Bruchteil einer Sekunde. Der WING-Racer klebt förmlich am Boden!
Ein Stoßdämpfer besteht aus einer mechanischen Stahlfeder und einem geschlossenen Ölzylinder. Die Schraubenfeder fängt die Stoßenergie beim Überfahren von Hindernissen auf. Ohne hydraulische Dämpfung würde das Fahrzeug die gespeicherte Energie jedoch sofort wieder abgeben und unkontrolliert über die Piste hüpfen (Nachschwingen).
🔬 Das Arbeitsprinzip:
Die Kolbenstange im Inneren des Zylinders besitzt feine Bohrungen. Beim Einfedern wird das hochreine Silikonöl unter hohem Druck durch diese verengten Kanäle gepresst. Der dabei entstehende Strömungswiderstand wandelt die kinetische Schwingungsenergie in Wärme um und beruhigt das Fahrwerk im Bruchteil einer Sekunde. Der WING-Racer klebt förmlich am Boden!
Labor-Simulation
💧 Hydraulik-Dämpfer vs. Reine Feder
〰️ Schwingung: Harmonisch
⏱️ Beruhigung: 0.34 Sek.
🔧 Widerstand: Optimal
💡 Kritischer Schritt (Entlüftung): Bewegen Sie die Kolbenstange nach dem Einfüllen des Silikonöls langsam auf und ab. Warten Sie einige Minuten, bis absolut alle eingeschlossenen Luftblasen nach oben gestiegen sind. Luft im Öl führt zu einem schwammigen, unberechenbaren Dämpfungsverhalten!
Fahrwerk & Dynamik

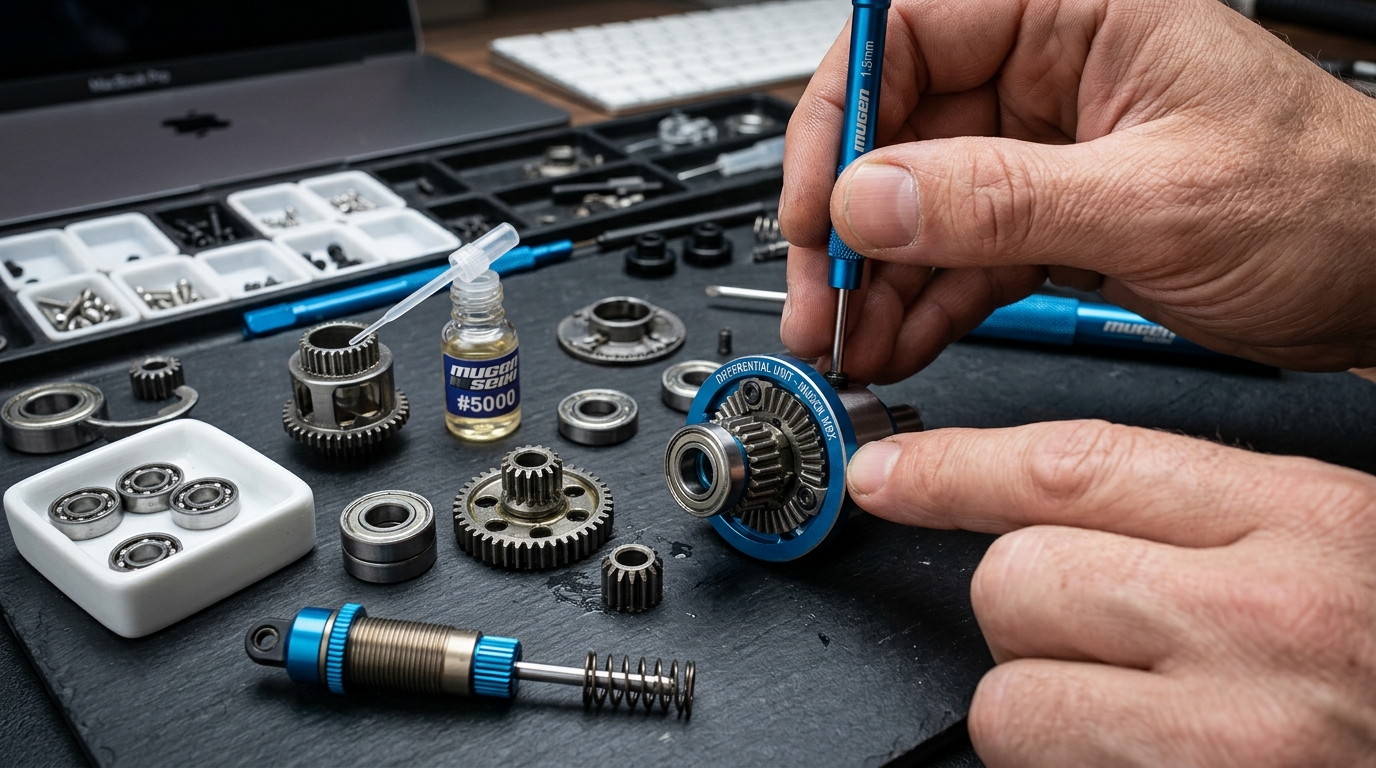

FAHRWERK & DYNAMIK: Das Gesamtsystem Bodenhaftung
🏎️ Zusammenspiel von Querlenkern, Federn & Dämpfern:
Das Fahrwerk ist eine untrennbare Systemeinheit. Die Einzelradaufhängung führt das Rad geometrisch exakt, die Stahlfeder trägt das Fahrzeuggewicht und schluckt Stöße, während der Öldruckstoßdämpfer die Schwingung sofort beruhigt.
🎯 Permanent Bodenkontakt als oberstes Gesetz:
Das oberste Ziel der Fahrwerksabstimmung ist, dass alle vier Räder zu jedem Zeitpunkt Bodenkontakt und Bodenhaftung (Grip) behalten. Physikalisch gilt: Nur ein Rad mit festem Bodenkontakt kann Lenkbefehle übertragen, Vortrieb erzeugen oder das Fahrzeug abbremsen! Verliert ein Rad an einer Unebenheit oder einem Bordstein den Kontakt zur Fahrbahn, bricht die Fahrdynamik sofort zusammen.
Das Fahrwerk ist eine untrennbare Systemeinheit. Die Einzelradaufhängung führt das Rad geometrisch exakt, die Stahlfeder trägt das Fahrzeuggewicht und schluckt Stöße, während der Öldruckstoßdämpfer die Schwingung sofort beruhigt.
🎯 Permanent Bodenkontakt als oberstes Gesetz:
Das oberste Ziel der Fahrwerksabstimmung ist, dass alle vier Räder zu jedem Zeitpunkt Bodenkontakt und Bodenhaftung (Grip) behalten. Physikalisch gilt: Nur ein Rad mit festem Bodenkontakt kann Lenkbefehle übertragen, Vortrieb erzeugen oder das Fahrzeug abbremsen! Verliert ein Rad an einer Unebenheit oder einem Bordstein den Kontakt zur Fahrbahn, bricht die Fahrdynamik sofort zusammen.
Labor-Simulation
🏎️ Bordstein- & Grip-Verlust-Simulator
🏎️ Lenkung: 100% präzise
🚀 Beschleunigung: 100% Traktion
🛑 Bremswirkung: 100% Verzögerung
💡 Abstimmungs-Regel: Ein zu hartes Fahrwerk lässt das Fahrzeug auf unebenen Pisten wie ein Flummi springen. Sobald die Reifen den Kontakt zum Boden verlieren, drehen Antriebsräder im Leerlauf durch, und Lenkbefehle verpuffen wirkungslos in der Luft!
Wettbewerbs-Modifikation

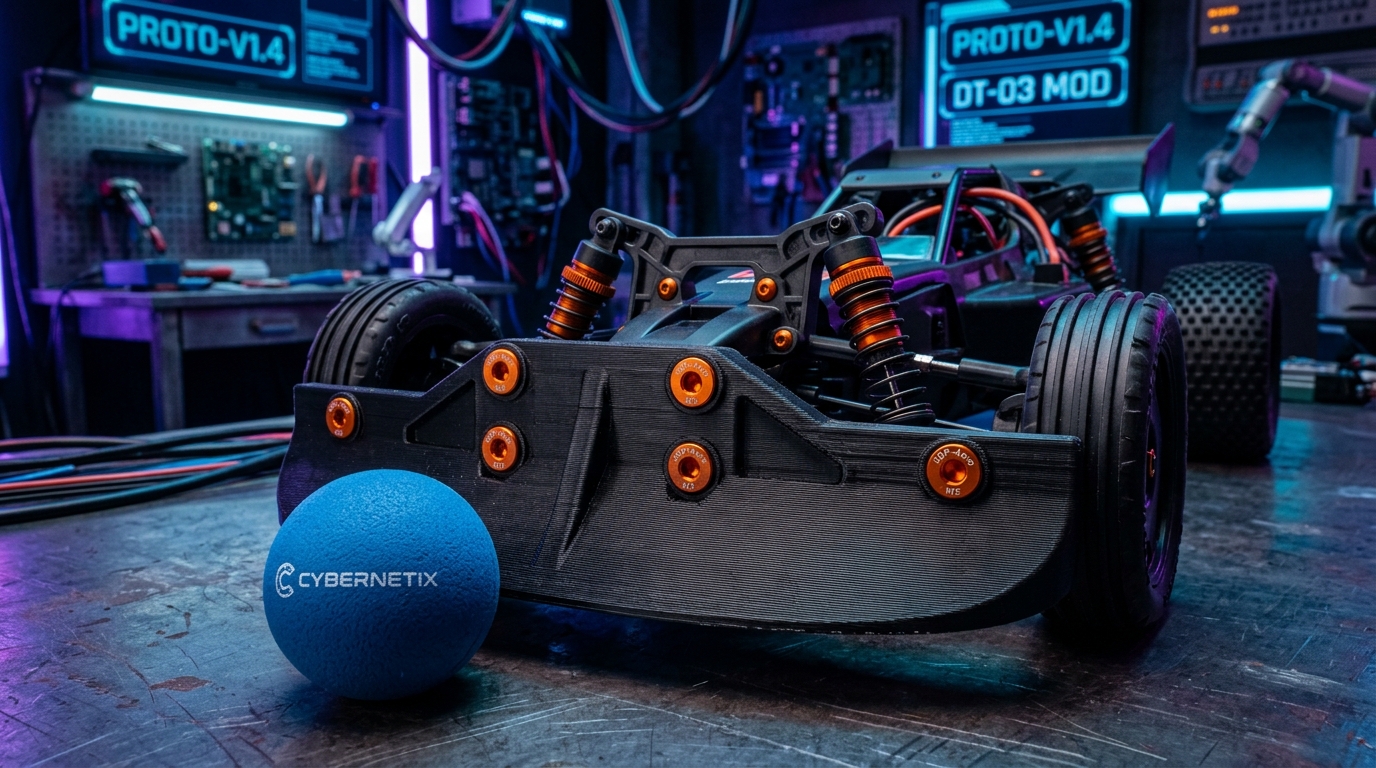

WETTBEWERBS-MODIFIKATION: Front-Bumper & Ball-Schieber
⚽ U-förmiger Ball-Schieber & Ball-Reflexion:
Im Rahmen des WING-Ball Wettbewerbs wird vor dem Chassis ein spezialisierter 3D-Druck-Schieber montiert. Durch seine markante U-Form (seitliche Wangen) gelingt eine perfekte seitliche Führung der Schaumstoffbälle. Treffen Bälle auf Arenawände oder Hindernisse, werden sie nach dem physikalischen Reflexionsgesetz (Einfallswinkel = Ausfallswinkel) elastisch reflektiert. Die breiten U-Wangen fangen abprallende Bälle effektiv wieder ein und verhindern ein unkontrolliertes Wegspringen!
🛡️ Getrennter Energie-Bumper:
Konstruktiv ist der elastische Front-Rammer (Bumper) direkt am Chassisansatz hinter dem Ballschieber integriert. Bei harten Frontalkollisionen absorbiert dieser separate Dämpfungsblock die Stoßwelle durch gezielte elastische Verformung, um Vorderachse und Lenkmechanik zu schützen.
Im Rahmen des WING-Ball Wettbewerbs wird vor dem Chassis ein spezialisierter 3D-Druck-Schieber montiert. Durch seine markante U-Form (seitliche Wangen) gelingt eine perfekte seitliche Führung der Schaumstoffbälle. Treffen Bälle auf Arenawände oder Hindernisse, werden sie nach dem physikalischen Reflexionsgesetz (Einfallswinkel = Ausfallswinkel) elastisch reflektiert. Die breiten U-Wangen fangen abprallende Bälle effektiv wieder ein und verhindern ein unkontrolliertes Wegspringen!
🛡️ Getrennter Energie-Bumper:
Konstruktiv ist der elastische Front-Rammer (Bumper) direkt am Chassisansatz hinter dem Ballschieber integriert. Bei harten Frontalkollisionen absorbiert dieser separate Dämpfungsblock die Stoßwelle durch gezielte elastische Verformung, um Vorderachse und Lenkmechanik zu schützen.
Labor-Simulation
🛡️ U-Schieber & Bumper Crash-Test
🎯 Eingesammelt: 0 / 5 Bälle
🛡️ Bumper-Status: Bereit (Elastisch)
🔩 Chassis: 100% intakt
💡 Finale Qualitätskontrolle: Prüfen Sie vor dem Abschluss der mechanischen Montage alle Schrauben an Bumper und U-Schieber auf festen Sitz. Verwenden Sie an Metall-Metall-Gewinden optional einen Tropfen Schraubensicherungslack!
